空调滤芯在哪个位置?世上最全空调滤芯位置图解

空调滤芯,是常规保养里一个不可缺少的角色。它过滤着进入车内的空气,保证车内环境的舒适性。


然而,它也是个调皮的角色,动不动就和车主及汽修人玩捉迷藏。


有时候找了半天愣是没找到、有时候明明都已经看到了,可想要够着它还得经历重重关卡!你说气人不?空调滤芯在哪个位置?下面我们一起了解一下吧。

腾势空调滤芯位置


空调滤芯在哪个位置?世上最全空调滤芯位置图解


新能源汽车不走寻常路,这个“C”位绝对抢眼!

吉利博越空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


“盖中盖”的把戏是它最拿手的。虽说它就在手套箱后部,可当你拿掉手套箱后,它并没有出现。你必须要移除两层盖板才能看的到它!


长安欧尚空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


笑脸喜相迎,居然躲在了手套箱内笑脸的后面


东南V3菱悦空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


不经历一番摸索,你可见不到它的真身(位于机舱排水槽部位)。想要进行更换,你得先把雨刷臂拆掉。

标致3008空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解

藏得够隐蔽,绝对是玩捉迷藏的高手。居然集合了“手套箱后部”和“副驾驶脚坑左侧”两个位置。想要搞定它,必须上下开工(上拆手套箱内盖板,下拆脚坑处出风管道)。


雪铁龙C5空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


一反常态,你咋和油门踏板做起了邻居!就是空间小了些,登此门有些费劲吖!


福特翼虎空调滤芯位置


空调滤芯在哪个位置?世上最全空调滤芯位置图解


从这个角度看,空间还蛮大的,肯定好更换。

空调滤芯在哪个位置?世上最全空调滤芯位置图解



但是,你千万不要被假象所迷惑。想要把旧的拿出来,你得先将整个手套箱拿掉,接着移除旁边的白色保险盒,卸下盖子后才能见到它的真容!


观致空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


这个角,绝对是个奇葩!从外部很容易就能发现,可你想要把它拿出来,还真没那么容易!


不过万事难不倒汽修人,想出了“一劳永逸”的绝招:从内部开膛破肚,直捣黄龙。

马自达3空调滤芯位置


“没有什么能够阻挡”,谁碍事直接拆(警告:严禁暴力)。干掉这个保险盒,你就是王者!

空调滤芯在哪个位置?世上最全空调滤芯位置图解


捷豹XEL空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


高端车就是不一般,空调滤芯的安保级别可谓是重量级的。当你经过一番苦战后,眼看胜利在望,可你若是不知道口诀(打开空调内循环),必将功亏一篑。


卡罗卡双擎(客串嘉宾)空调滤芯位置

空调滤芯在哪个位置?世上最全空调滤芯位置图解


大家好,其实我不是空调滤芯,我的真实身份是“动力电池冷却系统空气滤芯”,至于我的藏身之处,看上图你就知道咯!


空调滤芯在哪个位置?世上最全空调滤芯位置图解



当然,主角们都是特例独行的,搞定了它们,下面这些都是小意思!


仔细回想下,你会发现关于空调滤芯的所在位置可分为四类:


手套箱后部、副驾驶脚坑左侧/上部、主驾驶脚坑右侧、机舱排水槽区域(外部空调滤)。


注:


1.在高档车(如奥迪、保时捷等)中常常配备两个(内/外)空调滤芯,进行更换时别给遗漏了。


2.由于车型过多,此处仅做部分展示。


A.手套箱后部空调滤芯位置




空调滤芯藏在此位置的车辆还是蛮多的。一般情况下副驾驶处手套箱徒手即可拆下(将限位装置移出即可拿下),需要注意的是若手套箱侧部(一般都在右侧)有阻尼装置,一定要将阻尼装置与手套箱分离。


当然也有麻烦点的,需要借助工具拆下固定螺丝将整个手套箱取下,才能看到空调滤芯所处位置。



空调滤芯在哪个位置?世上最全空调滤芯位置图解

空调滤芯在哪个位置?世上最全空调滤芯位置图解


空调滤芯在哪个位置?世上最全空调滤芯位置图解

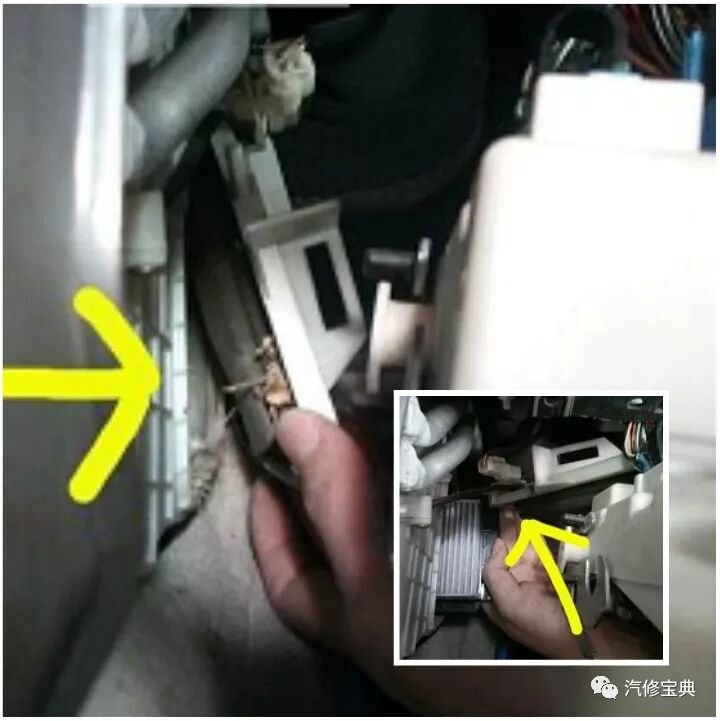

B. 副驾驶脚坑左侧/上部空调滤芯位置




空调滤芯安装在此位置处的车辆也不少,一般只需拆下脚坑部位上饰板即可轻松搞定。


虽说听上去如此简单,可还是会遇上一些折磨人的家伙:比如日产(轩逸、蓝鸟、天籁、奇骏、逍客等)品牌,基本全系车辆的空调滤芯安装位置都在这。


汽车维修网小编要吐槽:安装空间小也就算了,滤芯还整那么大,入口却只有那么一点,最让人恼火的是它的滤芯盖板。如果运气不好能装个1分钟······


温馨提示:


1. 在拆卸脚坑上部饰板时,一定要注意饰板上有无插头,切勿因大意造成不必要的麻烦。


2. 在装复时一定不要忘记将插头复原。


一起来看看他们的庐山真面目吧!



空调滤芯在哪个位置?世上最全空调滤芯位置图解


空调滤芯在哪个位置?世上最全空调滤芯位置图解

空调滤芯在哪个位置?世上最全空调滤芯位置图解



C.主驾驶脚坑右侧空调滤芯位置




安装在这个位置的空调滤芯实数少数,如果在上面两个位置没找到它们,很有可能就在这里。


若遇到空间大点的,操作起来还算容易;若是空间太小,可就要考虑拆下油门踏板了。(请参看下图实例)


D.机舱排水槽区域(外部空调滤)空调滤芯位置




在高档车中,外部空调滤芯一般安装在此(如奥迪等)。而对于在驾驶室找不到空调滤芯踪影的车辆,这个位置必定是它的最终归宿。别看这里空间不大,其实内有乾坤。看完下图你定会功力大升。






辉腾空调滤芯位置




看完上面这24张图片,相信你对空调滤芯的藏身之处已了如指掌,找到它胸有成竹,更换它更是易如反掌。


温馨提示:


更换过程中,若是遇到难缠的主(滤芯),一定要冷静。你要知道你的暴躁势必会带来血光之灾(手指受伤)。身为汽修人对工作负责的同时,更要爱惜自己!
